Suite principale
& salle de bain.
Un espace à vivre. Un univers dessiné dans les moindres détails.
Le détail fait
l’atmosphère.
Bois, surfaces ivoire, transparence du verre et lignes de lumière composent un intérieur pensé comme un ensemble. Le mobilier fixe prolonge l’architecture et accompagne les courbes du bateau.
Page de démonstration : les photographies du salon ciné / bar illustrent provisoirement cette mise en page. Les plans présentés sont ceux de la suite principale et de sa salle de bain.
Consulter les matières & la lumière ↓Matières & lumières.
Cinq vues d’ambiance · Cliquez pour agrandir
De l’espace
au détail construit.
Distribution, élévations et mobilier fixe.

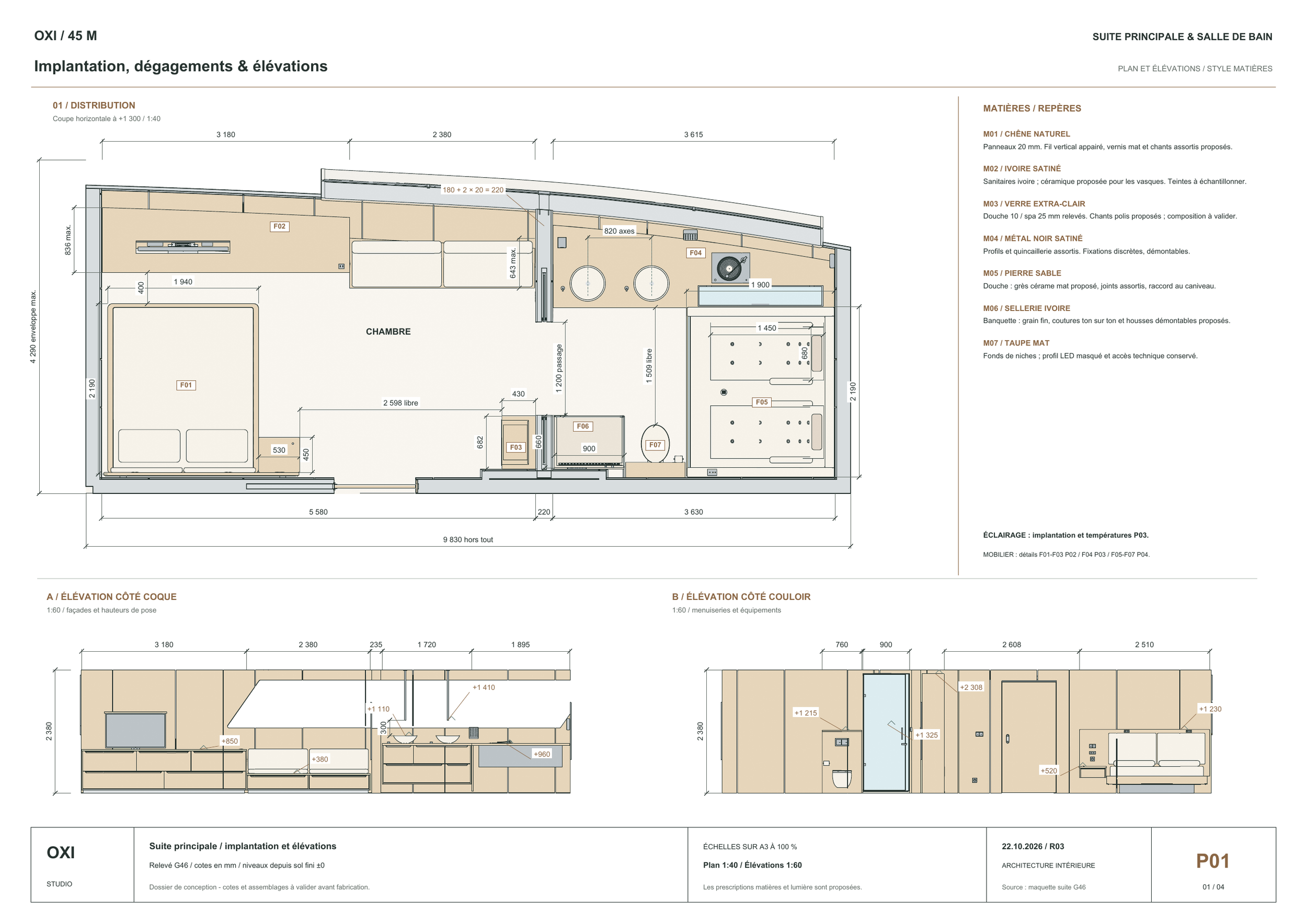

Quatre planches cotées · Révision R03
Échelles indiquées pour une impression A3 à 100 %. Le PDF conserve les traits vectoriels. Les dimensions décrivent le modèle ; les assemblages et les références produits restent à valider avant fabrication.
Matières, finitions
& lumière.
Sept familles de matériaux.
Des intentions reliées aux éléments dessinés.
Les mentions « relevé du modèle » décrivent la version G46. Les finitions détaillées et les réglages lumineux ci-dessous constituent une proposition de conception ; les références produits restent à sélectionner. Les aplats sont des repères de teinte, pas des échantillons de matière.
M01 / Chêne naturel
Parements verticaux · mobilier fixe · F01 à F04
- Relevé du modèle
- Le modèle G46 désigne les panneaux en chêne naturel ; parements relevés à 20 mm.
- Finition proposée
- Placage à fil vertical appairé, teinte naturelle, vernis mat incolore. Chants plaqués assortis et continuité du veinage entre les façades.
- Raccords & mise au point
- Support et épaisseur de placage à sélectionner. Valider une façade témoin sous 2 700 K et 3 000 K ; garder l’accès aux charnières et aux alimentations.
M02 / Ivoire satiné
Sanitaires · vasques F04 · cuve F05
- Relevé du modèle
- Aspect ivoire satiné présent dans le modèle. La composition physique des surfaces n’est pas renseignée.
- Finition proposée
- Céramique ivoire pour les vasques ; pour les panneaux clairs, laque satinée sur support adapté à leur emplacement. Même nuance, brillance ajustée selon l’usage.
- Raccords & mise au point
- Échantillons côte à côte avant choix de teinte ; joints souples discrets aux rencontres avec le plan vasque. Aucun code RAL attribué sans échantillon.
M03 / Verre transparent
Paroi et porte de douche F06 · séparation du spa F05
- Relevé du modèle
- Épaisseur relevée : 10 mm pour la porte de douche, 25 mm pour le vitrage du spa. Vantail de douche : largeur 792 mm.
- Finition proposée
- Verre extra-clair, chants polis, profils et joints discrets. Conserver la transparence et les reflets sans coloration verte excessive.
- Raccords & mise au point
- Composition, traitement et fixations à définir avec le verrier selon l’usage. Les épaisseurs ci-dessus décrivent la 3D, pas un dimensionnement de fabrication.
M04 / Métal noir satiné
Profils · quincaillerie · détails de mobilier
- Relevé du modèle
- Le modèle utilise une finition « métal noir satiné ».
- Finition proposée
- Aspect noir satiné homogène sur les profils visibles ; assemblages discrets, fixations démontables, raccords alignés sur les joints du mobilier.
- Raccords & mise au point
- Alliage, protection et compatibilité des métaux à choisir avec le fabricant pour l’environnement marin. Éviter de mélanger plusieurs niveaux de brillance.
M05 / Pierre sable
Sol et surfaces de la douche F06
- Relevé du modèle
- Aspect « pierre douche sable » relevé dans le modèle ; matière réelle et épaisseur non définies.
- Finition proposée
- Grès cérame d’aspect pierre fine, finition mate, joints assortis. Calepinage centré sur les surfaces visibles et raccordé au caniveau de 774 mm.
- Raccords & mise au point
- Format, épaisseur, adhérence, pente et système d’étanchéité à arrêter ensemble. Préserver l’accès au siphon et le mouvement de la porte.
M06 / Sellerie ivoire
Banquette F02 · assises et éléments garnis
- Relevé du modèle
- Aspect « sellerie ivoire naturel » présent dans la 3D.
- Finition proposée
- Textile à grain fin, toucher mat, coutures ton sur ton et housses démontables. Garniture à choisir pour conserver les lignes du mobilier.
- Raccords & mise au point
- Composition, résistance à l’abrasion, entretien et comportement au feu à documenter sur la référence retenue ; teinte à comparer au panneau ivoire.
M07 / Taupe mat
Fonds de niches F03 · détails du spa
- Relevé du modèle
- Fonds de niches et appuis-tête désignés taupe dans le modèle.
- Finition proposée
- Fond de niche mat pour diffuser le halo chaud, raccords discrets, profil LED masqué depuis les vues courantes.
- Raccords & mise au point
- Le fond de niche et l’appui-tête partagent une teinte, pas nécessairement une matière. Prévoir un fond démontable au droit des équipements.
Une lumière définie,
au-delà de sa couleur.
Halos sous les meubles, niches et lit. Une ambiance douce qui accompagne le chêne.
Plafond et vasques. Une lumière de travail chaleureuse, avec une bonne restitution des matières.
Option pour les joints lumineux de la suite, à valider. Commande indépendante du blanc chaud.
Option pour retrouver les accents du bateau. Une couleur saturée ne se décrit pas en kelvins.
| Repère | Application | Prescription proposée | Intégration & commande |
|---|---|---|---|
| L01 | Lit, niches, sous-meublesMobilier F01, F02, F03 et F04 selon implantation | 2 700 K · blanc chaudÉclairage indirect, ligne continue | Profil aluminium masqué, diffuseur opale, variation séparée de l’éclairage général. |
| L02 | Plafond et vasquesÉclairage général et fonctionnel | 3 000 K · blanc chaudIRC ≥ 90 ; homogénéité visée SDCM ≤ 3 | Sources protégées de la vue directe ; commande des vasques distincte du plafond, variation compatible. |
| L03 | Joints lumineux froidsOption à intégrer à la suite après validation | 6 000 K · blanc froidLes LED G46 ne précisent pas cette température | Circuit dédié pour ajuster l’équilibre avec le bois et les halos chauds ; éviter les points LED visibles. |
| L04 | Accents cyanOption d’ambiance inspirée du bateau | RGBW · canal couleur cyanLe canal blanc garde sa propre température | Commande indépendante et mémorisation de scènes ; régler l’intensité sans supprimer la couleur. |
Objectif IRC ≥ 90 sur les sources blanches ; SDCM ≤ 3 pour limiter les écarts entre lignes voisines. Les kelvins décrivent la teinte du blanc, pas son intensité.
Rubans 24 V proposés, profils dissipateurs, diffuseurs opales et alimentations accessibles. Flux, puissance, longueurs, indices de protection et ventilation à dimensionner selon l’implantation.
Prévoir des scènes « détente », « usage » et « nuit ». Les intensités seront réglées sur place ; aucune valeur en lux n’est revendiquée sans étude photométrique.
Lecture technique : température de couleur · rendu des couleurs (ERCO).
Chaque meuble,
sa place et ses détails.
Dimensions principales des ensembles fixes.
Vues de dessus, faces et profils dans les planches.

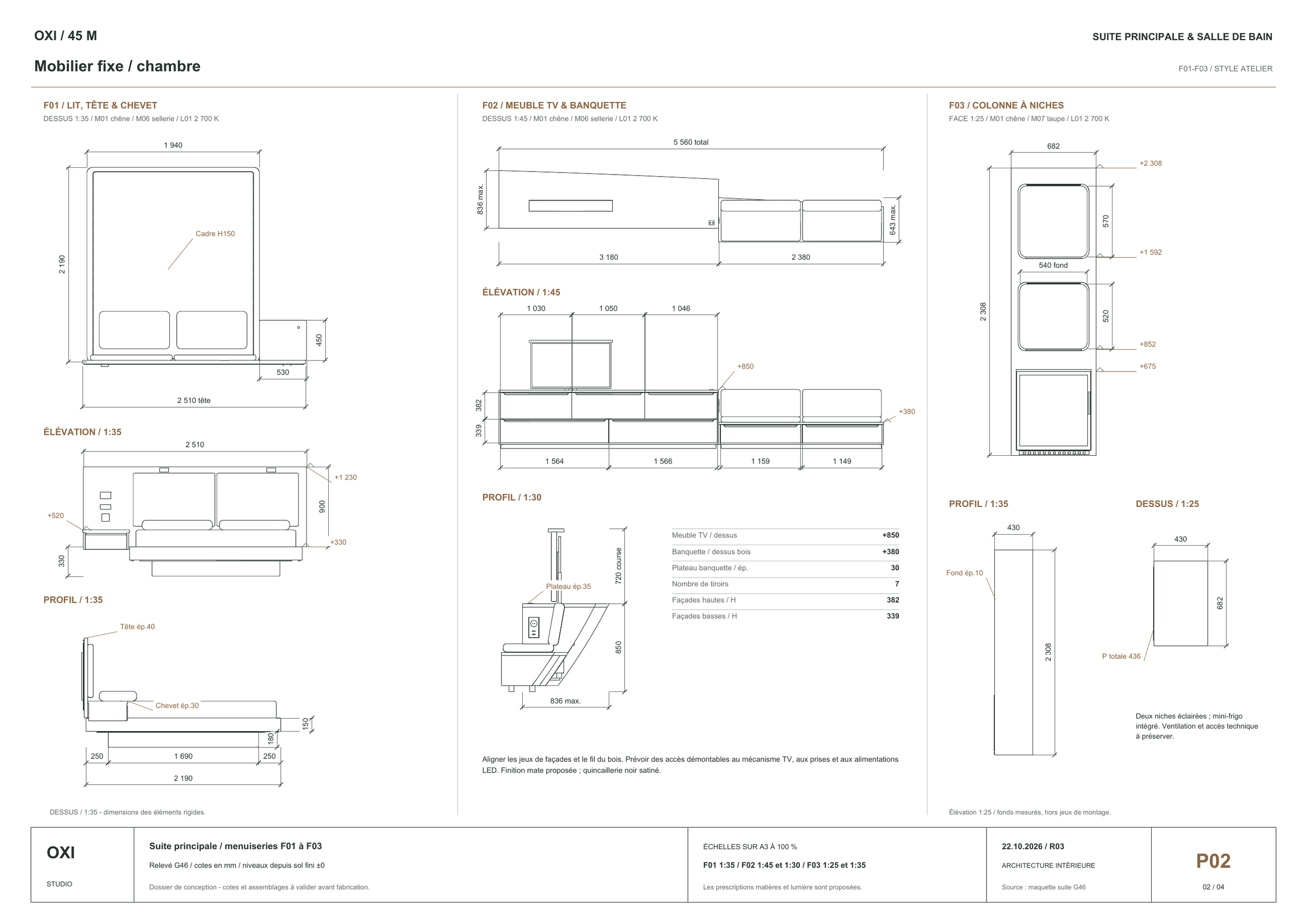

F01Lit, tête de lit & chevets
Cadre : 1 940 × 2 190 × 150 mm.
Tête de lit : 2 510 × 900 × 40 mm.
Chevets : 530 × 450 × 30 mm, dessus à 520 mm.
→ Planche P02
F02Meuble TV & banquette
Longueur totale : 5 560 mm, répartie en 3 180 + 2 380 mm.
Dessus TV à 850 mm, épaisseur 35 mm.
Banquette : dessus bois à 380 mm, 7 tiroirs.
→ Planche P02
F03Colonne de niches & froid
Corps : 682 × 430 × 2 308 mm.
Deux niches éclairées, fond de 540 mm de large.
Hauteurs des niches : 570 et 520 mm.
→ Planche P02

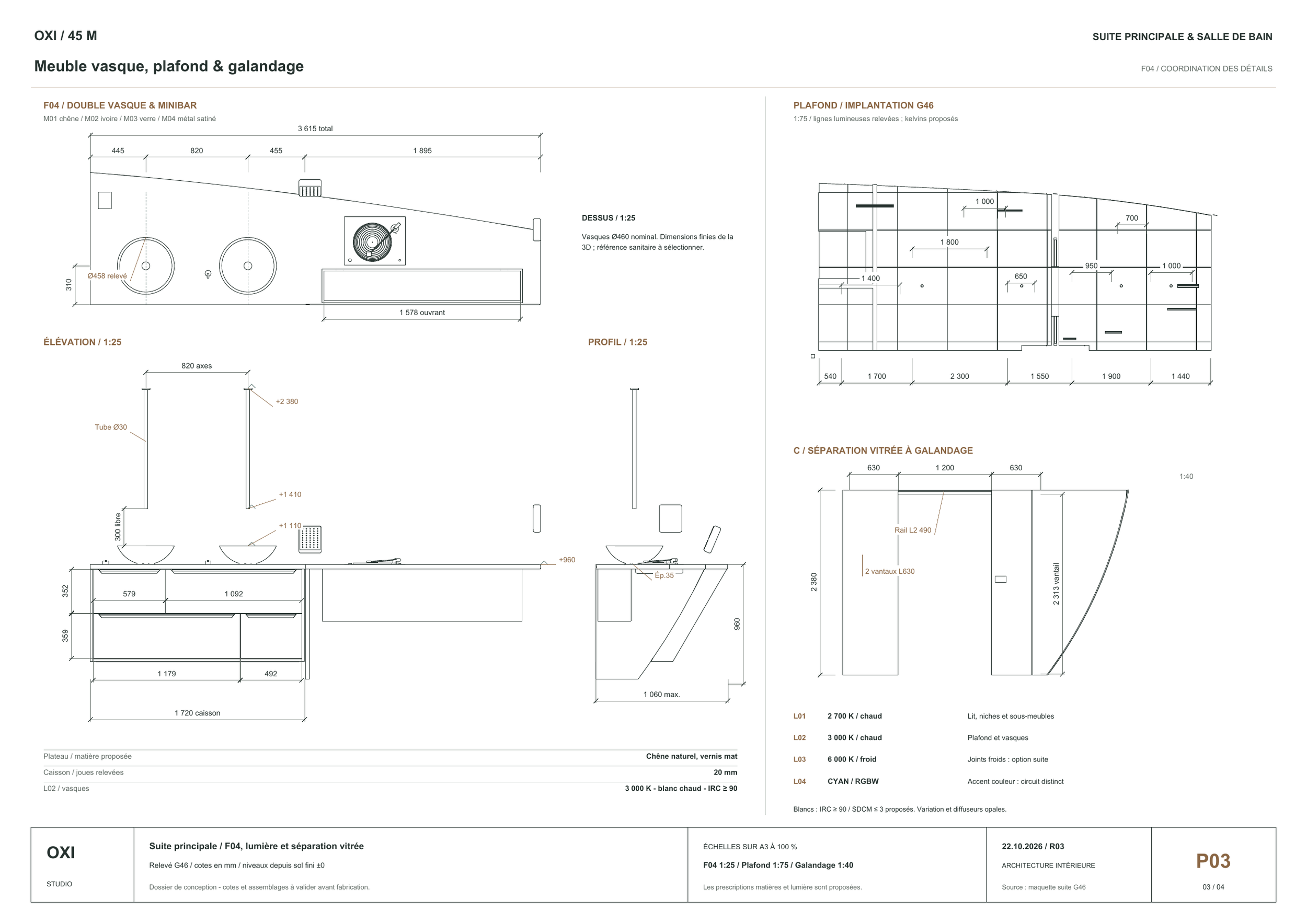

F04Double vasque & minibar
Plan : 3 615 × 1 060 mm maximum, épaisseur 35 mm.
Dessus à 960 mm ; deux vasques Ø 460 mm.
Entraxe des vasques : 820 mm.
Tubes de robinetterie au plafond Ø 30 mm.
→ Planche P03

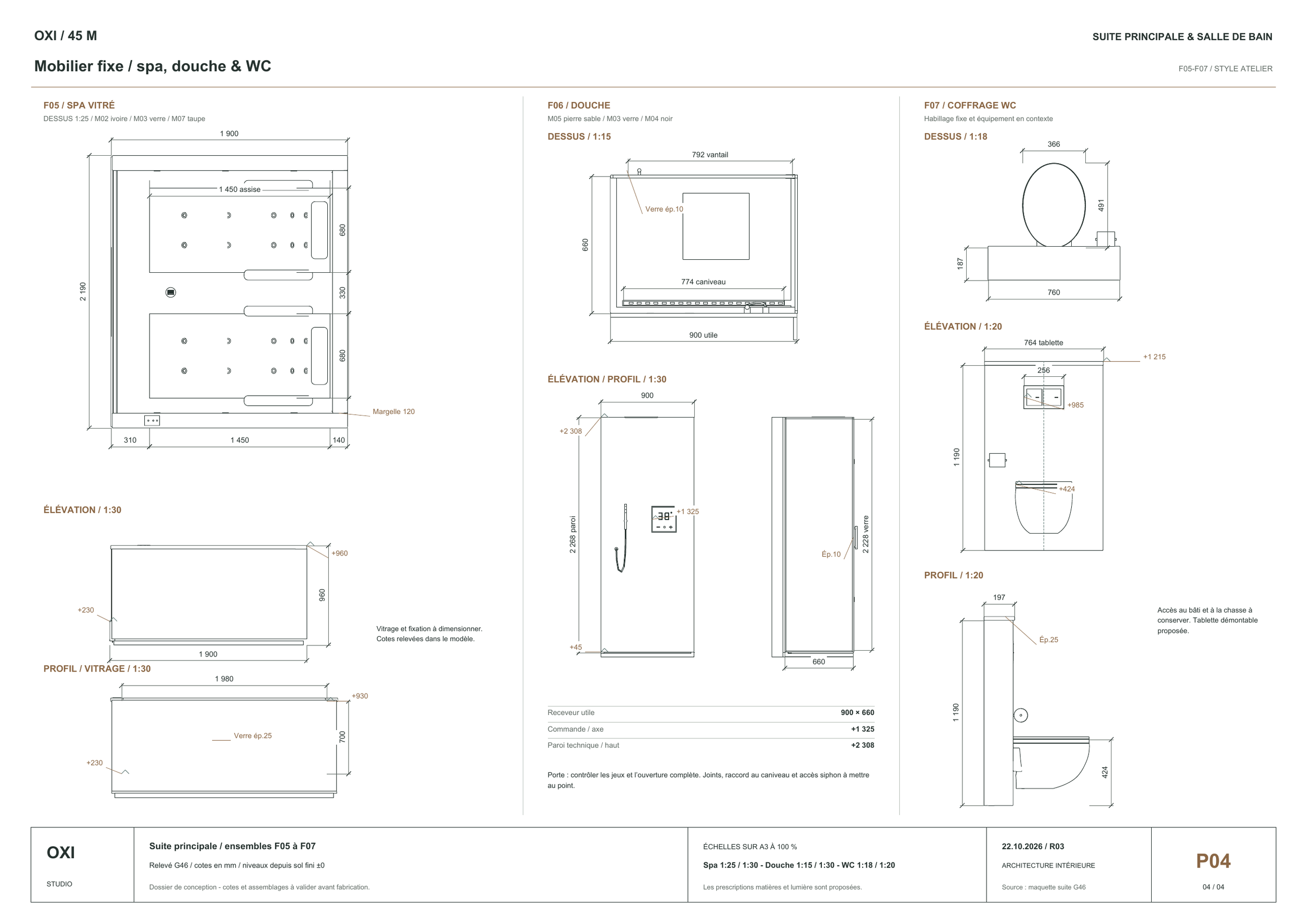

F05Spa & margelles
Ensemble : 1 900 × 2 190 × 960 mm.
Deux assises de 1 450 × 680 mm.
Vitrage : 1 980 × 700 × 25 mm ; margelle 120 mm.
→ Planche P04
F06Douche & paroi technique
Espace utile : 900 × 660 mm.
Porte vitrée : largeur 792 mm, épaisseur 10 mm.
Hauteur du vitrage : 2 228 mm.
Commandes à 1 325 mm ; caniveau 774 mm.
→ Planche P04
F07Habillage WC & tablette
Habillage : 760 × 187 × 1 190 mm.
Tablette : 764 × 197 × 25 mm, dessus à 1 215 mm.
Plaque de commande : largeur 256 mm, axe à 985 mm.
→ Planche P04
Le dossier coté de la suite.
196 cotes et repères · Plans, élévations, plafond et mobilier fixe · PDF vectoriel
Documents de présentation issus du modèle G46. Les cotes sont des relevés du modèle et restent à valider avant fabrication.
